ICS-17B電子皮帶秤
ICS-17B結構特色與ICS-17A型稱架相似,但是稱重去為ICS-17A型的1/2,為雙托輥、單杠桿式稱重結構,結構簡單,安裝調試方便,維護費用低。
動態檢定精度:≤±0.5%
輸送機傾斜角:≤17°
計量托輥:2組
傳感器:兩只稱重傳感器,一只速度傳感器
158-6236-0173
性能特點
結構簡單,計量精度高
結構簡單,設計科學合理,安裝調試便捷,力傳遞環節少,減少機械之間對計量影響,能夠有效克服偏載、坡度對精度影響,提高計量精度。
運行穩定,適用性強
承載堅固,在惡劣環境下也可安裝,防腐蝕、防潮、抗振動,極端條件下可保持穩定運行。獨特的矩形杠桿,剛性好,無形變,減少維護。
工業元件,功能強大
智能儀表,操作方便,智能分析狀態,優化處理,滿足零點長期穩定性要求。進口稱重傳感器,零點補償、靈敏度補償、非線性補償和過載保護功能。產品BQH5(A)型測速傳感器,使用壽命更長。
精選材質,精益制造
稱架采用精選優質碳鋼材質,工業級材質、制造,耐磨耐用,免維護,可根據用戶實際需求,定制不銹鋼材質。高品質材質和元件,綜合性更優,性價比更高。
工作原理
【產生信號】:稱重橋架安裝于輸送機架上,當物料經過時,計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器,產生一個正比于皮帶載荷的電壓信號。
【速度測算】:速度傳感器直接連在大直徑測速滾筒上,提供一系列脈沖,每個脈沖表示一個皮帶運動單元,脈沖的頻率正比于皮帶速度。
【計算結果】:稱重儀表從稱重傳感器和速度傳感器接收信號,通過積分運算得出一個瞬時流量值和累積重量值,并分別顯示出來。
產品參數
| 型 號 | 校驗精度 (%) | 理想條件下 動態精度(%) | 理想條件下 最長校驗周期 | 皮帶機傾角 | 稱重傳感器 (只) | 速度傳感器 | 稱重橋架 | 計量托輥 | 耳軸 |
| ICS-17B | ≤±0.25% | ±0.5% | 15天 | ≤17° | 兩只 | 一只 | 雙杠桿 | 2組 | 四只 |
備注:以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想,但昊諾一直恪守技術尊嚴,絕不虛標精度參數,以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求,請選昊諾中高端產品。
工程案例
大彭沙塘站洗煤廠ICS-17A皮帶秤項目
ICS-17A電子皮帶秤是四托輥、雙杠桿結構,稱重區域長,承載堅固,環境適應能力強,滿足現場輸送機長、小傾斜角的輸送機條件,適應現場稍微有些惡劣的工業環境。
江蘇裕灌現代農業皮帶秤項目
高精度矩陣式皮帶秤采用懸浮式結構,計量受到皮帶、秤架等影響小,環境適應能力強,滿足較為惡劣的現場環境,能夠滿足現場較寬的帶寬、傾斜角等輸送機情況。
中譽國信能源皮帶秤項目
皮帶秤秤架為多托輥結構,有效稱重區域更長,計量更穩定,整體結構更加堅固,抗偏載性好。

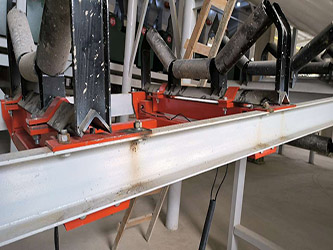

海螺水泥廠單組高精度皮帶秤項目
高精度皮帶秤采用模塊化組合式結構,秤架結構簡單,沒有多余的可移動機械部件,自重也非常輕,安裝調試、維護簡單方便,可以免除日常清潔等維護工作;M1高精度皮帶秤配置四只高精度稱重傳感器,重復性、非線性、滯后性良好。
